當前位置：首頁 >> 閘閥
>> 平板閘閥 >> 傘齒輪平板閘閥 | 傘齒輪平板閘閥 |
 |
產品名稱： | 傘齒輪平板閘閥 | |||||
| 型號： | Z543WF | ||||||
| 口徑： | DN50-1000 | ||||||
| 壓力： | 1.6-16.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【傘齒輪平板閘閥】 | |||||||
傘齒輪平板閘閥詳細介紹
傘齒輪平板閘閥應用范圍：
傘齒輪平板閘閥有帶導流孔型、無導流孔型、調節型等幾種結構形式，適用于天然氣、油品、化工、城建、環保等行業，其中抗硫系列產品適用于含硫化氫介質、流速快、雜質多、腐蝕嚴重的天然氣長輸管線。
傘齒輪平板閘閥工作原理：
傘齒輪平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。
傘齒輪平板閘閥基本參數：
公稱壓力 |
|
產品型號 |
1.0～16.0MPa 150～900Lb |
無導流孔 |
Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY |
有導流孔 |
Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y |
傘齒輪平板閘閥性能規范：
壓力等級 |
常溫下壓力試驗(MPa) |
適用溫度(℃) |
適用介質a |
|||||||
殼體 |
左密封 |
右密封 |
低壓密封 |
“G”型 |
“D”型 |
普通型 |
“KZ”型 |
“Z”型 |
||
公稱壓力(MPa) |
1.0 |
1.5 |
1.1 |
1.1 |
0.6 |
-29～250 |
-45～121 |
-29～121 |
含H2S和CO2＞500Mg/m3的介質 |
石油、天然氣、水等 |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
||||||
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||||
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||||
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||||
10.0 |
15.0 |
11.0 |
11.0 |
0.6 |
||||||
16.0 |
24.0 |
17.6 |
17.6 |
0.6 |
||||||
磅級 Lb |
150 |
2.93 |
2.07 |
2.07 |
0.6 |
|||||
300 |
5.52 |
5.52 |
5.52 |
0.6 |
||||||
400 |
10.0 |
7.31 |
7.31 |
0.6 |
||||||
600 |
15.0 |
11.03 |
11.03 |
0.6 |
||||||
900 |
22.4 |
16.54 |
16.54 |
0.6 |
||||||
傘齒輪平板閘閥零件材料：
零件名稱 |
閥體、閥蓋 |
閘板 |
閥桿 |
閥座 |
閥桿螺母 |
密封圈 |
填料 |
密封指 |
“Z” |
WCB |
合金鋼(特殊處理) |
不銹鋼 |
合金鋼(特殊處理) |
鋁青銅 |
填充四氟 |
填充四氟、膨脹石墨 |
耐油密封脂 |
“KZ”型 |
抗硫不銹鋼 |
抗硫密封脂 |
傘齒輪平板閘閥采用標準：
API 6D |
管道閥門 |
JB/T5298 |
管線用鋼制平板閘閥 |
ANSI B16.5a |
管法蘭及法蘭管件 |
B/T79.1～79.2J |
整體鑄鋼管法蘭 |
GB/T13927 |
通用閥門壓力試驗 |
JB/T9092 |
閥門的檢驗與試驗 |
JB/TQ814 |
鋼制平板閘閥產品質量分等 |

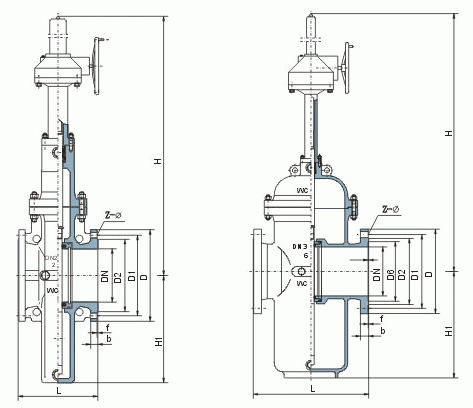

傘齒輪平板閘閥外形結構圖：
傘齒輪平板閘閥連接尺寸：
|
公稱壓力
(MPa)
|
尺寸(mm) |
||||||||||||||||
DN(mm) |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
1.0 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
||
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量
(kg)
|
無導流孔 |
87 |
130 |
140 |
175 |
275 |
350 |
510 |
610 |
830 |
1150 |
1780 |
2350 |
3380 |
4460 |
5740 |
|
有導流孔 |
94 |
140 |
151 |
198 |
297 |
378 |
550 |
658 |
896 |
1240 |
1922 |
2530 |
3650 |
4817 |
6200 |
||
1.6 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
H |
770 |
870 |
965 |
1200 |
1360 |
1560 |
1740 |
1930 |
2160 |
2420 |
2800 |
3200 |
3640 |
4050 |
4467 |
||
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量
(kg)
|
無導流孔 |
90 |
135 |
150 |
185 |
295 |
400 |
550 |
660 |
1030 |
1300 |
1950 |
3010 |
3800 |
5150 |
6360 |
|
有導流孔 |
97 |
145 |
162 |
200 |
318 |
432 |
596 |
713 |
1100 |
1400 |
2100 |
3250 |
4100 |
5560 |
6868 |
||
2.5 |
L |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
811 |
|
H |
770 |
870 |
965 |
1200 |
1370 |
1560 |
1740 |
1970 |
2260 |
2420 |
2800 |
3230 |
3640 |
4050 |
4467 |
||
H1 |
無導流孔 |
114 |
132 |
150 |
188 |
225 |
247 |
275 |
312 |
335 |
380 |
445 |
490 |
560 |
610 |
715 |
|
有導流孔 |
214 |
257 |
300 |
388 |
475 |
547 |
625 |
712 |
785 |
880 |
1045 |
1190 |
1360 |
1510 |
1715 |
||
|
重量
(kg)
|
無導流孔 |
95 |
145 |
163 |
200 |
330 |
420 |
575 |
735 |
1110 |
1380 |
2030 |
3210 |
4020 |
5320 |
6600 |
|
有導流孔 |
103 |
156 |
176 |
216 |
356 |
450 |
621 |
794 |
1198 |
1490 |
2192 |
3466 |
4340 |
5745 |
7130 |
||
