當前位置：首頁 >> 襯氟閥門 >> 襯氟截止閥 >> 直通式襯氟截止閥

更新時間 2025-5-10 0:32:56

襯氟截止閥

直通式襯氟截止閥

產品名稱：

直通式襯氟截止閥

型號：

J41F46

口徑：

DN15-500

壓力：

1.0-2.5MPa

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【直通式襯氟截止閥】

直通式襯氟截止閥詳細介紹

直通式襯氟截止閥產品概述：

直通式襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。J41F46直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。表面均勻包覆一層FEP。閥體通道內表面光滑，流體阻力小、CV值高、流通能力強、扭矩適中、采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

直通式襯氟截止閥結構特點：

◆與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

◆密封面不易磨損、擦傷，密封性較好、壽命長。

◆啟閉時閥瓣行程較小，啟閉時間較短、閥門高度較小。

◆閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

◆截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

◆可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

◆更換零件襯里材料可適用各種介質。

直通式襯氟截止閥技術規范：

設計和制造：GB/T12235

結構長度：GB12221、HG/T3704-2003

法蘭尺寸：GB/T9113.1-2000、ANSI B16.5a

結構形式：直通、直流、角式

驅動方式：手動、氣動、電動

公稱壓力：0.6、1.0、1.6、2.5Mpa、Class150、JIS10K

壓力試驗：GB/T13927-92、API598

直通式襯氟截止閥零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

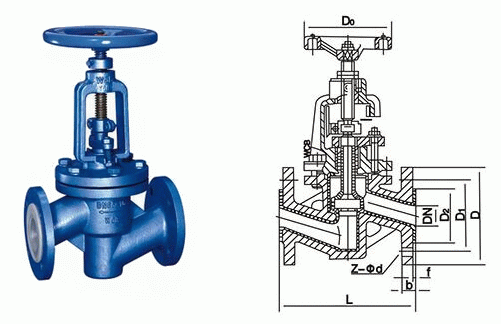

直通式襯氟截止閥外形結構圖：

直通式襯氟截止閥連接尺寸：

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	22	8-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	230	190	160	3	24	8-φ23
125	5	400	270	220	188	3	28	8-φ25
150	6	480	300	250	218	3	30	8-φ25
