陶瓷截止閥
| 陶瓷截止閥 |
 |
產品名稱： | 陶瓷截止閥 | |||||
| 型號： | J41TC | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【陶瓷截止閥】 | |||||||
陶瓷截止閥詳細介紹
陶瓷截止閥產品概述：
J41TC陶瓷截止閥主要采用陶瓷閥座、陶瓷閥芯構造。陶瓷截止閥的構造與普通截止閥無異，其啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。一般只適用于全開和全關，不允許作調節和節流。由于其閥座和閥辯系采用結構陶瓷制品，其精確度和耐磨性不受冷熱膨脹系數影響，在惡劣環境和流體之下，更有良好的操作性和使用壽命。陶瓷截止閥應用規范：
設計與制造 |
GB/T 12235 |
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
法蘭尺寸 |
JB79.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
Gb/T 12230 |
|
標志 |
Gb/T 12220 |
|
供貨 |
JG/T7928 |
|
陶瓷截止閥零件材料：

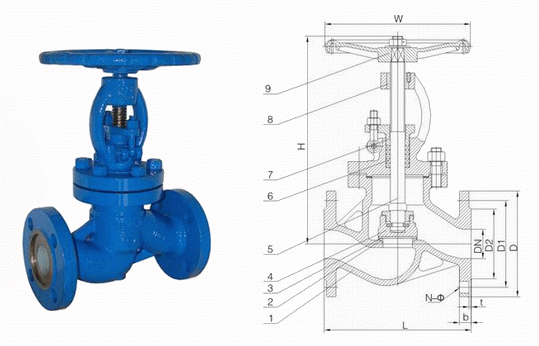

陶瓷截止閥外形結構圖：
陶瓷截止閥連接尺寸：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
閥體 |
WCB |
6 |
填料 |
柔性石墨 |
2 |
閥座 |
結構陶瓷 |
7 |
填料壓蓋 |
WCB |
3 |
密封圈 |
結構陶瓷 |
8 |
螺母 |
黃銅 |
4 |
閥辨 |
A105N |
9 |
手輪 |
Qt400 |
5 |
閥桿 |
2Cr13 |
10 |
|
|
陶瓷截止閥外形結構圖：
陶瓷截止閥連接尺寸：
DN |
PN(Mpa) |
尺寸 |
||||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||
15 |
1.0 |
130 |
95 |
65 |
45 |
16 |
4-M12 |
218 |
20 |
150 |
105 |
75 |
55 |
16 |
4-M12 |
258 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-M12 |
275 |
|
32 |
160 |
135 |
100 |
78 |
18 |
4-M16 |
280 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-M16 |
310 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-M16 |
320 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-M16 |
325 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-M16 |
355 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-M20 |
415 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-M22 |
460 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-M22 |
510 |
|
200 |
600 |
3600 |
310 |
278 |
34 |
8-M2212 |
568 |
|
