陶瓷進料閥
| 擺動式陶瓷進料閥 |
 |
產品名稱： | 擺動式陶瓷進料閥 | |||||
| 型號： | BZ643TC | ||||||
| 口徑： | DN50-350 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【擺動式陶瓷進料閥】 | |||||||
擺動式陶瓷進料閥詳細介紹
擺動式陶瓷進料閥產品概述：
擺動式陶瓷進料閥又稱氣動擺動式陶瓷進料閥，工作時連桿受氣推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。可替代圓頂閥、吊中閥、翻轉閥、雙閘板閥門用作倉泵的進料閥。主要適用于火電廠干灰系統灰、渣出料的啟閉之用，也適用于礦山、石灰廠、水泥廠等有磨損、腐蝕的粉塵介質的進料啟閉。本閥門具有密封性能好、耐高溫、耐磨性強、啟閉靈活，無卡灰及積灰現象。
1、本閥門關閉后任何方向全部密封。閥體中間采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。
2、本閥料口全流通無阻擋物有吹堵裝置，耐磨性能，密封性能好，氣動負荷小卡灰及結灰現象少。
3、本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝
擺動式陶瓷進料閥工作原理：
當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。此閥門為雙閘板單密封，獨特的下閥體斜面設計，保證閥門內腔不積灰。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證.
擺動式陶瓷進料閥應用規范：
設計與制造 |
GB/T 12224 |
|
連接端尺寸 |
結構長度 |
廠商標準 |
法蘭尺寸 |
JB/T 79.1 |
|
檢驗與試驗 |
GB/T 9092 |
|
材料 |
碳鋼 |
GB/T 12229 |
不銹鋼 |
GB/T 12230 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
|
擺動式陶瓷進料閥零件材料：
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
1 |
下閥體 |
WCB |
6 |
上閥體 |
WCB |
2 |
托架 |
WCB |
7 |
閥軸 |
2Cr13 |
3 |
閥板 |
WCB+結構陶瓷 |
8 |
曲柄 |
WCB |
4 |
閥座 |
結構陶瓷 |
9 |
氣動裝置 |
成品件 |
5 |
墊片 |
高溫紙板 |
10 |
銷子 |
2Cr13 |

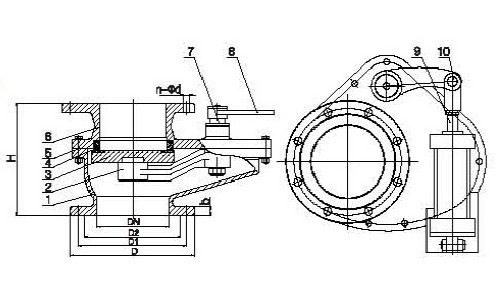

擺動式陶瓷進料閥外形結構圖：
擺動式陶瓷進料閥連接尺寸：
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
b |
N-d |
50 |
1.0 |
220 |
160 |
125 |
100 |
15 |
8-Φ18 |
65 |
220 |
180 |
145 |
120 |
15 |
8-Φ18 |
|
80 |
230 |
200 |
160 |
135 |
16 |
8-Φ22 |
|
100 |
250 |
220 |
180 |
155 |
18 |
8-Φ22 |
|
125 |
310 |
250 |
210 |
185 |
20 |
8-Φ22 |
|
150 |
310 |
285 |
240 |
210 |
18 |
8-Φ22 |
|
200 |
310 |
340 |
295 |
265 |
22 |
12-Φ22 |
|
225 |
310 |
370 |
325 |
325 |
22 |
12-Φ22 |
|
250 |
350 |
405 |
350 |
320 |
26 |
12-Φ26 |
|
300 |
350 |
460 |
400 |
370 |
26 |
12-Φ26 |
|
350 |
380 |
520 |
470 |
265 |
30 |
16-Φ26 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【擺動式陶瓷進料閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
