當前位置：首頁 >> 真空閥門 >> 真空蝶閥 >> GIQ型氣動高真空蝶閥

更新時間 2025-5-10 0:33:56

真空蝶閥

GIQ型氣動高真空蝶閥

產品名稱：

GIQ型氣動高真空蝶閥

型號：

GIQ

口徑：

DN40-500

壓力：

0.6×106 ~1.3×10-4

材質：

304、316、316L不銹鋼

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【GIQ型氣動高真空蝶閥】

GIQ型氣動高真空蝶閥詳細介紹

GIQ型氣動高真空蝶閥產品概述：

GIQ型系列氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。氣動高真空蝶閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。適用的工作介質為空氣和非腐蝕性氣體。氣動執行器控制的氣動蝶閥，分為雙作用和單作用（彈簧復位）氣缸?？蛇x配信號反饋控制，防爆電氣裝置及氣源處理元件。

GIQ型氣動高真空蝶閥技術性能：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
氣源壓力（MPa）	0.4～0.6
法蘭標準	JB919
安裝位置	任意
電源電壓	標準出廠：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信號反饋	標準出廠：不帶反饋信號特殊指定：磁性開關DV/AC5～240V

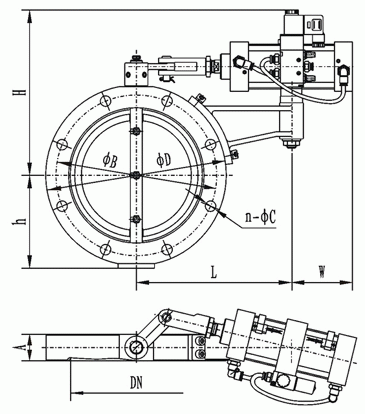

GIQ型氣動高真空蝶閥外形結構圖：

GIQ型氣動高真空蝶閥連接尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GIQ-40	40	85	70	1148	22	160	62	4-Φ7
GIQ-50	50	110	90	161	22	160	62	4-Φ9
GIQ-63	63	130	110	171	26	180	81
GIQ-80	80	145	125	178	30
GIQ-100	100	170	145	192	30			4-Φ12
GIQ-125	125	195	170	209	35	207	86	4-Φ12
GIQ-150	150	220	195	220		207	86	8-Φ12
GIQ-200	200	275	250	252	40	236	100
GIQ-250	250	330	300	283	45	236	100
GIQ-300	300	380	350	329	55	280	118	8-Φ14
GIQ-400	400	500	465	389	60	303	136	8-Φ18
